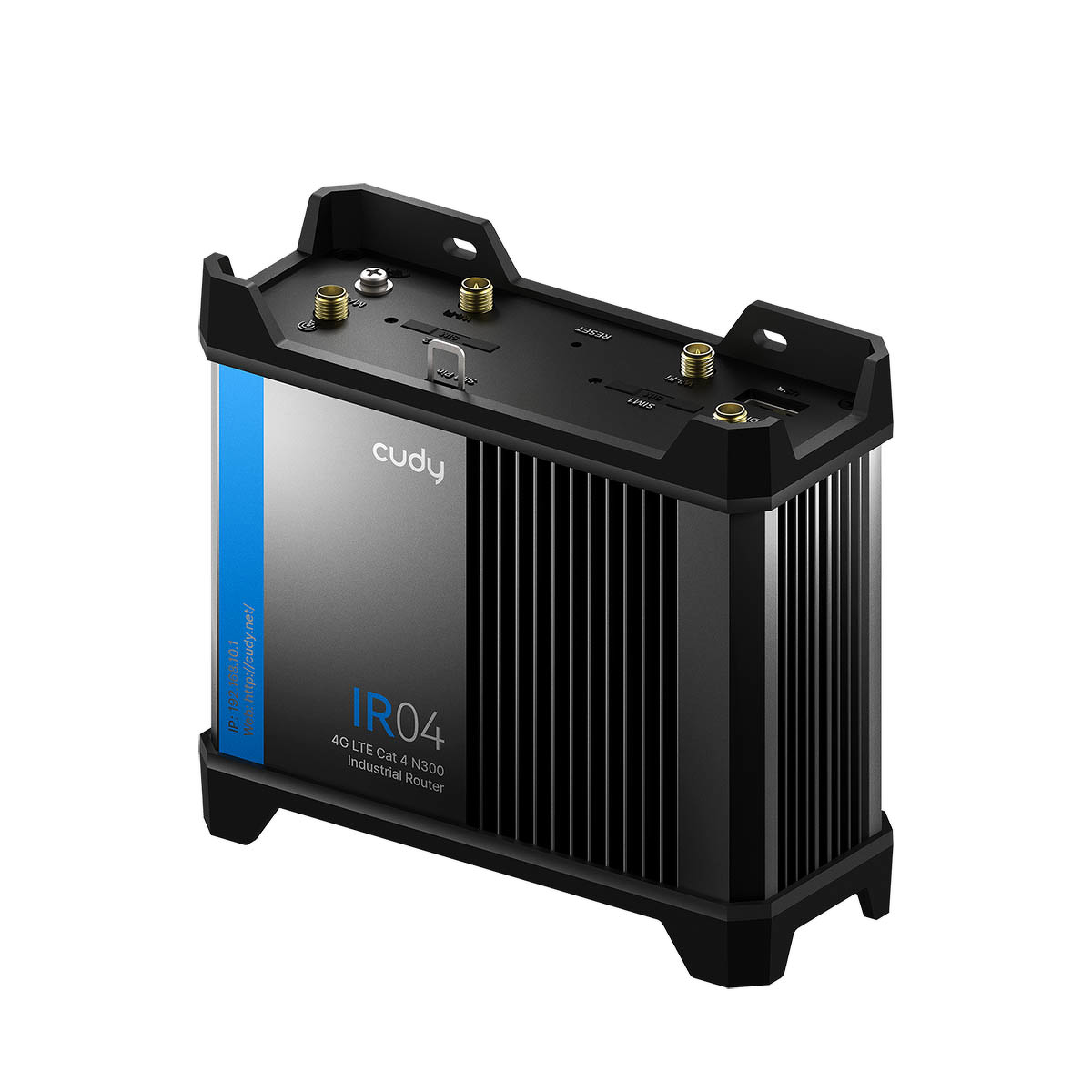

CUDY IR04 | router przemysłowy, PoE, SIM

Dlaczego warto wybrać Cudy IR04?

• LTE Cat. 4 z obsługą dwóch kart SIMTransmisja danych z prędkością do 150 Mb/s (DL), 50 Mb/s (UL – LTE-FDD) oraz 30 Mb/s (UL – LTE-TDD), z możliwością konfiguracji dwóch slotów mini SIM.
• Wi-Fi 2.4 GHz do 300 Mb/s z antenami RP-SMALokalna sieć bezprzewodowa z zasięgiem do 130 m w otwartej przestrzeni, przy minimalnych zakłóceniach — idealna do konfiguracji i komunikacji serwisowej.
• Porty RS232/RS485/RS422 oraz wejścia/wyjścia sygnałoweIntegracja z czujnikami, sterownikami PLC, licznikami oraz urządzeniami wykonawczymi w systemach przemysłowych i infrastrukturalnych.
• Zasilanie PoE, DC i ignition sensingPort WAN/LAN obsługuje PoE 802.3af/at, porty LAN – pasywny PoE, a dodatkowe złącze 4-PIN wspiera ignition sensing, umożliwiając pracę w środowiskach mobilnych lub energetycznych.
• Odporność zgodna z normami IEC/ENSpełnia wymogi dotyczące zakłóceń, wibracji, przepięć i upadków zgodnie z normami IEC/EN 61000-4-x, 61373 i 60068.

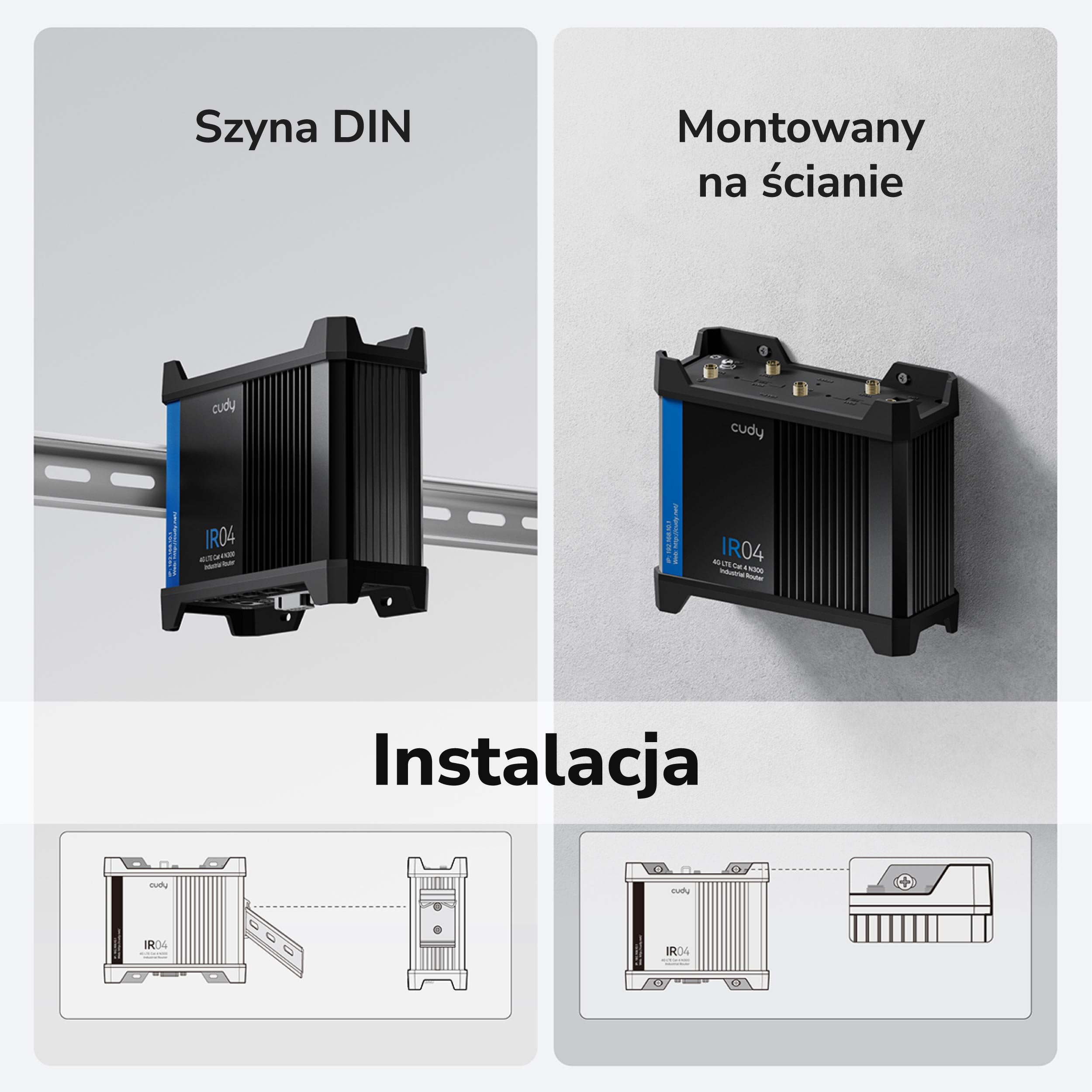

• Obudowa IP30 z montażem DIN lub ściennymAluminiowa konstrukcja i szeroki zakres temperatur pracy od –40°C do +75°C umożliwiają wdrożenie w rozdzielniach, szafach sterowniczych i obiektach zewnętrznych.

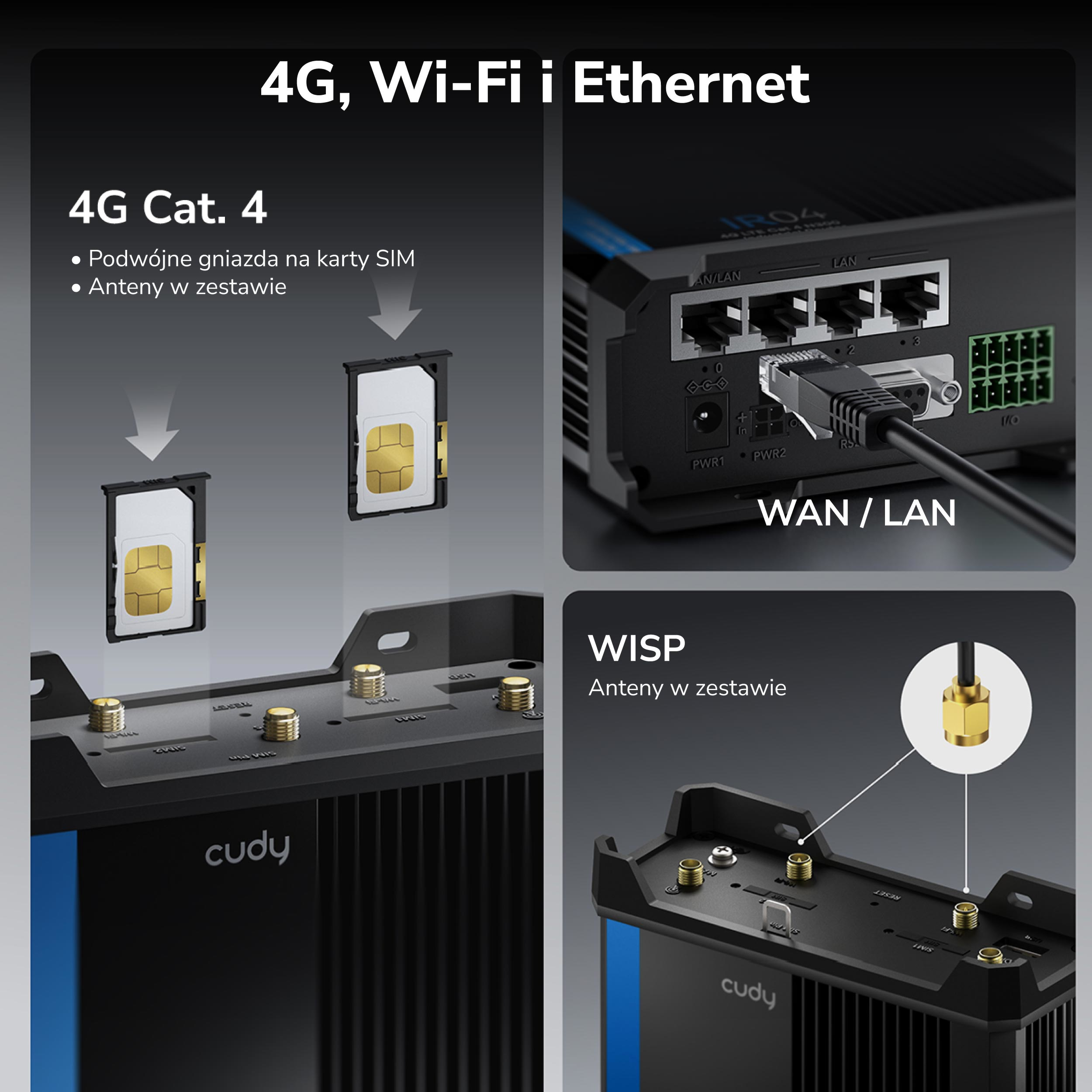

Łączność LTE z funkcją dual SIM

IR04 zapewnia transmisję LTE Cat. 4 z obsługą pasm LTE-FDD i LTE-TDD, osiągając prędkość pobierania do 150 Mb/s oraz wysyłania do 50 Mb/s (dla FDD) lub do 30 Mb/s (dla TDD). Dwa sloty mini SIM umożliwiają wybór operatora lub konfigurację zapasowego połączenia w zależności od ustawień systemowych.

Wi-Fi do zastosowań lokalnych i serwisowych

Moduł Wi-Fi 2,4 GHz działa z prędkością do 300 Mb/s, wykorzystując technologię 2×2 MIMO oraz wewnętrzne wzmacniacze sygnału (PA/LNA). Router wyposażono w dwie odłączane anteny Wi-Fi z gniazdami RP-SMA. Zasięg do 130 metrów deklarowany jest w warunkach otwartej przestrzeni, przy minimalnych zakłóceniach.

Komunikacja szeregowa i interfejsy wejść/wyjść

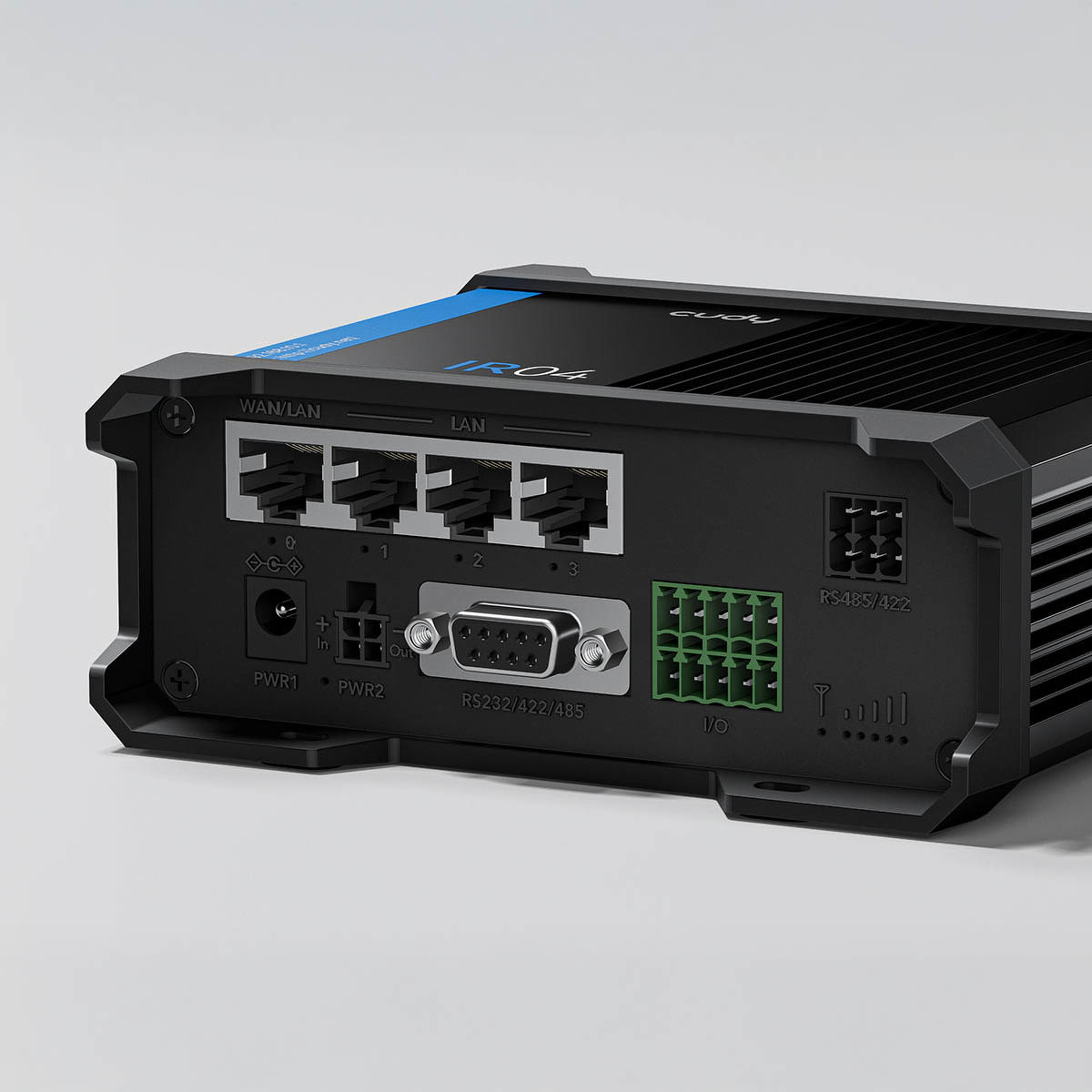

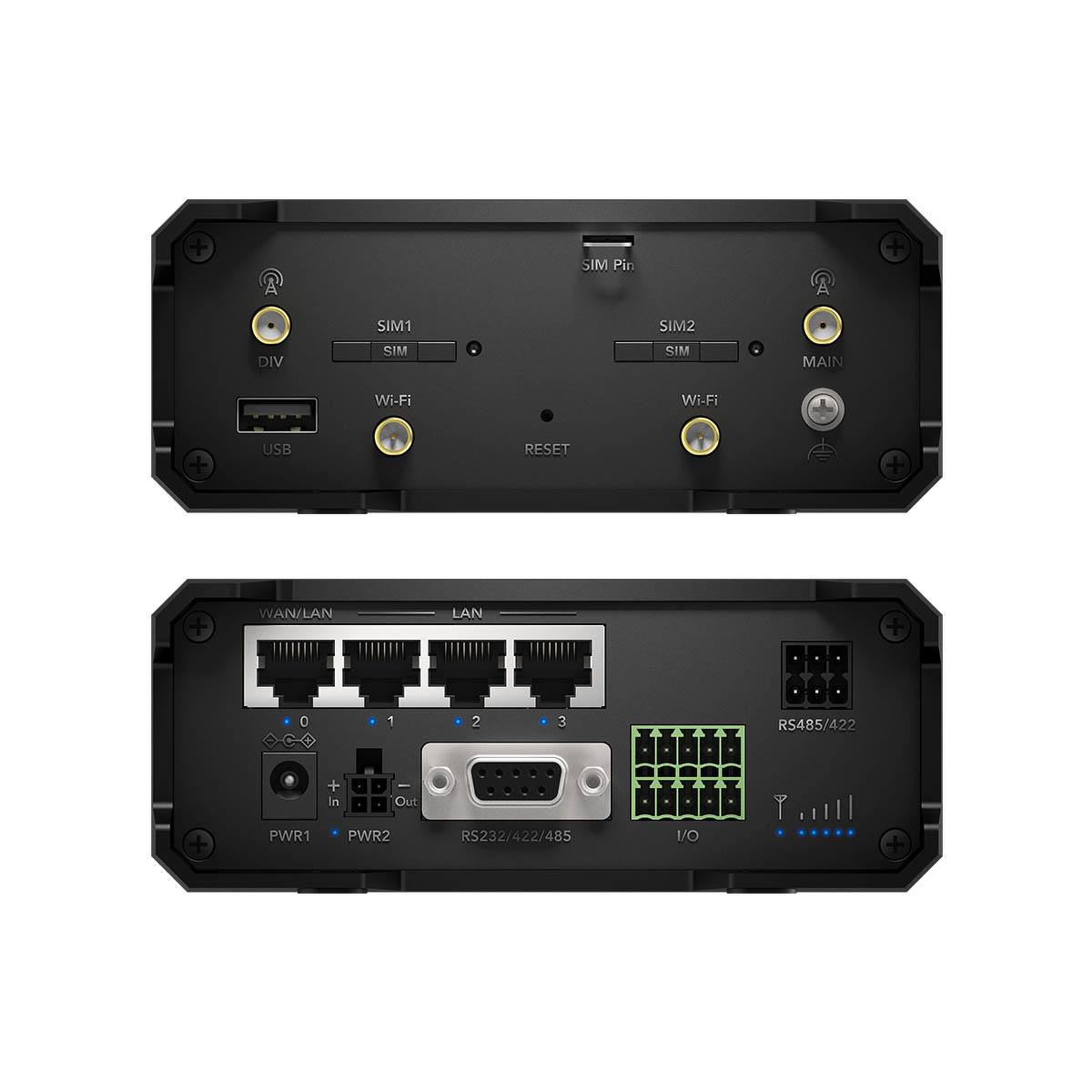

Urządzenie oferuje szereg złącz przemysłowych — DB9, 6-PIN i 10-PIN — do obsługi RS232, RS422 i RS485, a także wejścia cyfrowe (w tym izolowane), przekaźnikowe styki NO/C, wyjście typu open collector oraz wejście analogowe 0–24 V z możliwością konfiguracji pod czujniki 4–20 mA. Zakres obsługiwanych sygnałów umożliwia integrację z automatyką budynkową, systemami pomiarowymi i sterownikami lokalnymi.

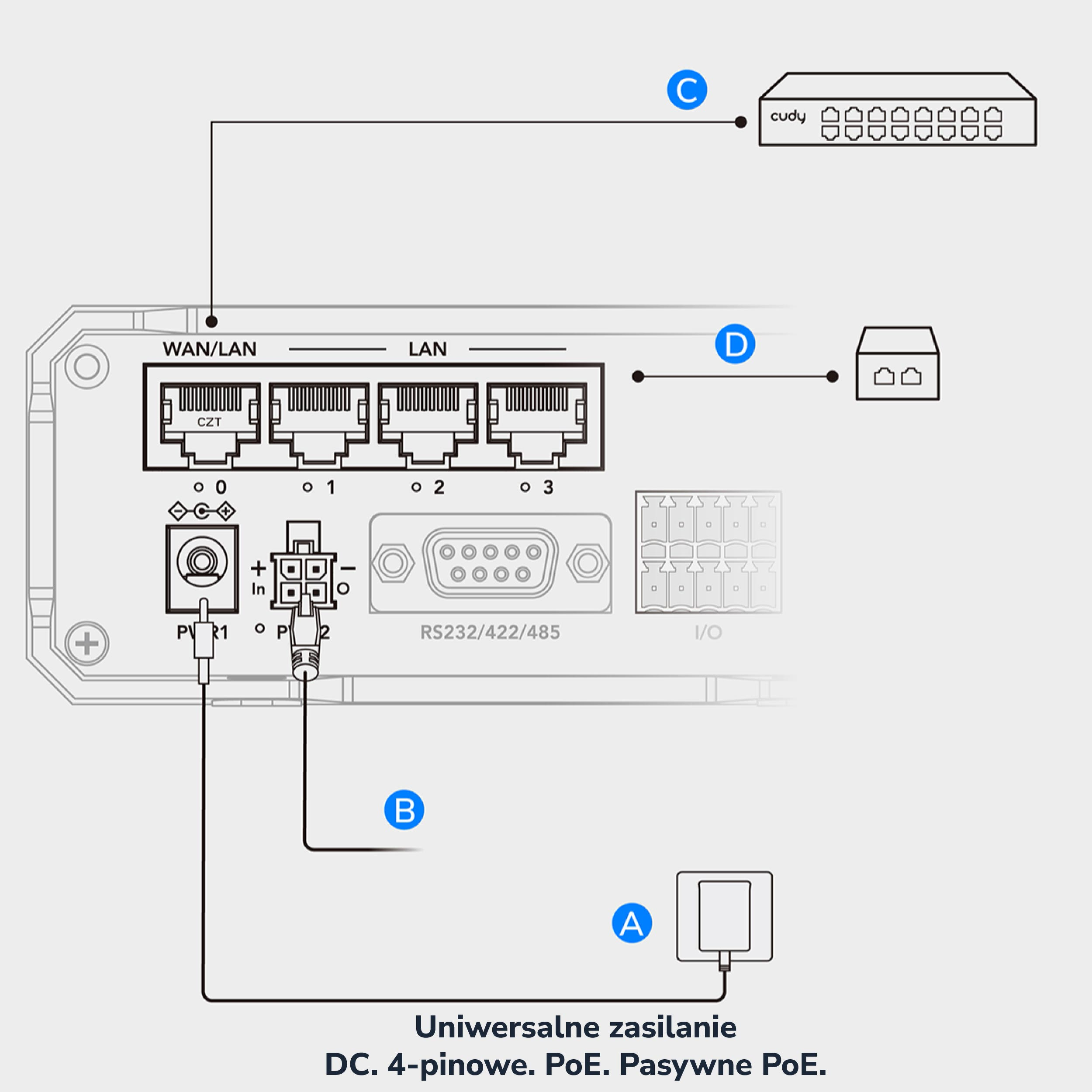

Zasilanie przemysłowe i ignition sensing

IR04 może być zasilany bezpośrednio przez złącze DC (11–57 V), przez port WAN/LAN zgodny z PoE 802.3af/at, przez porty LAN obsługujące pasywny PoE, a także przez złącze 4-PIN wspierające ignition sensing. Elastyczne opcje zasilania pozwalają na wykorzystanie urządzenia w środowiskach mobilnych, systemach energetycznych oraz instalacjach z podtrzymaniem bateryjnym.

Odporność na zakłócenia, wstrząsy i warunki środowiskowe

Router został zaprojektowany z myślą o pracy w wymagających warunkach technicznych. Spełnia wymagania odporności na zakłócenia elektromagnetyczne, wyładowania, promieniowanie oraz przepięcia (normy IEC/EN 61000-4-2 do 61000-4-10). Zgodność z normą IEC/EN 61373 potwierdza odporność na wstrząsy i wibracje, a test swobodnego upadku zgodny z IEC/EN 60068-2-32 uzupełnia odporność mechaniczną. Obudowa IP30 i zakres temperatur pracy od –40°C do +75°C umożliwiają wdrożenie w obiektach zewnętrznych, szafach sterowniczych i rozdzielniach.

Dane techniczne:

• Procesor: 580 MHz Single-Core, MIPS24KEC
• RAM / Flash: 128 MB DDR2 / 16 MB NOR
• Sloty SIM: 2× mini SIM (2FF)
• LTE (EU):
  • LTE-FDD: B1/3/5/7/8/20/28
  • LTE-TDD: B38/40/41
  • WCDMA: B1/5/8
• Prędkości LTE: DL do 150 Mb/s, UL do 50 Mb/s (FDD) / 30 Mb/s (TDD)
• Wi-Fi: 2.4 GHz, 300 Mb/s, 2×2 MIMO, anteny RP-SMA
• Zasięg Wi-Fi: do 130 m (w otwartej przestrzeni, przy minimalnych zakłóceniach)
• Porty Ethernet: 4× 10/100 Mb/s (1× WAN/LAN – PoE 802.3af/at, 3× LAN – pasywny PoE)
• USB: 1× USB 2.0
• Interfejsy przemysłowe: RS232/422/485, wejścia cyfrowe/izolowane, NO/C, ADC (0–24 V, 4–20 mA)
• Wykrywanie zapłonu: Tak (złącze 4-PIN)
• Zasilanie: DC 11–57 V / PoE 802.3af/at / Passive PoE
• Pobór mocy: aks.: 9,6 W / Idle: 2,8 W
• Obudowa / Montaż: Aluminium, IP30 / DIN-Rail, ścienny
• Temperatura pracy: –40°C do +75°C
• Wilgotność robocza: 5%–95%, bez kondensacji
• Certyfikaty i normy: CE, FCC, IEC/EN 61000-4-2 do -4-10, 61373, 60068
